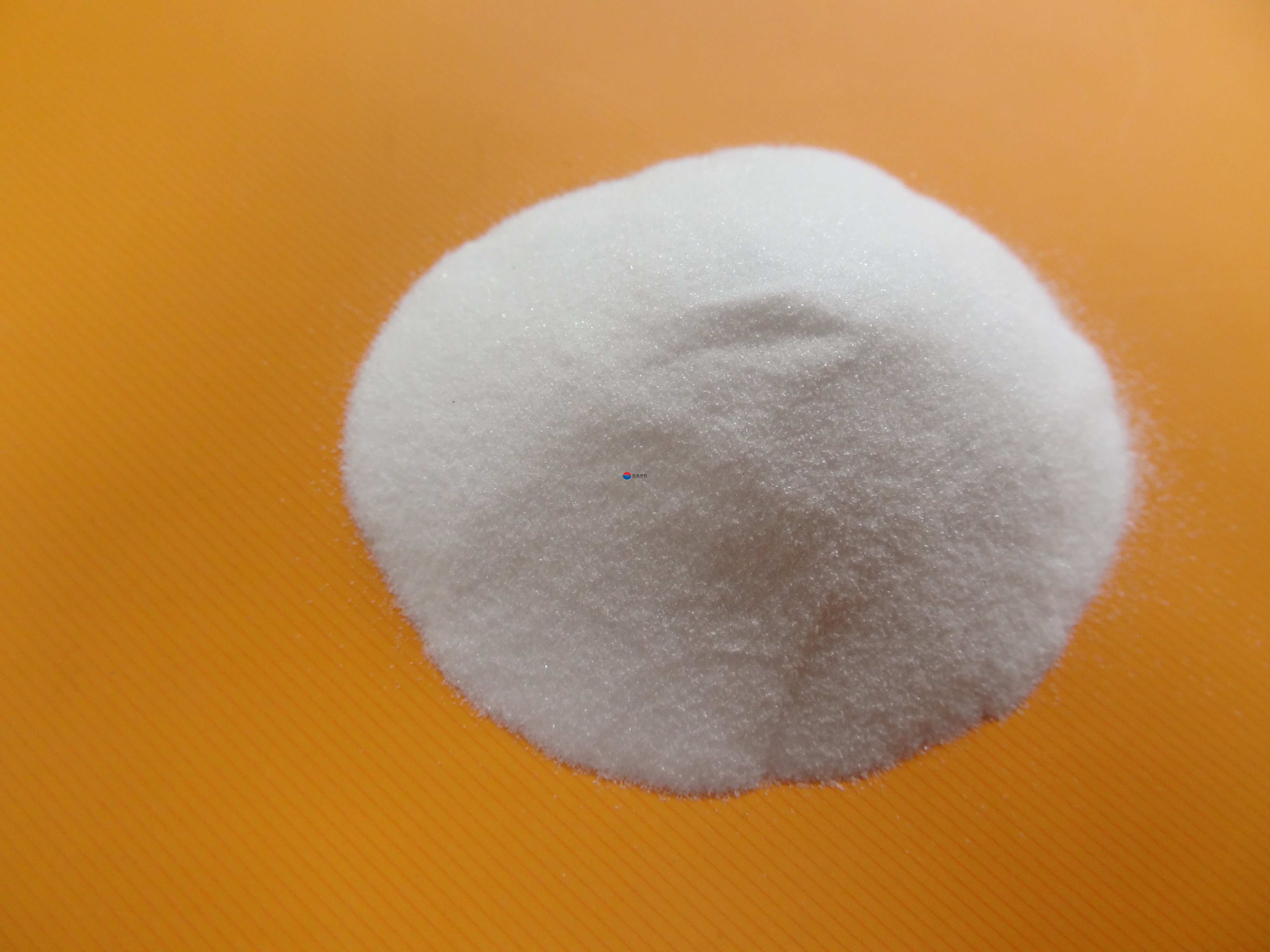

白剛玉是人造磨料的一種。三氧化二鋁(Al2O3)含量在99%以上，并含有少量氧化鐵、氧化硅等成分，呈白色。產(chǎn)品粒度按國際標(biāo)準(zhǔn)以及各國標(biāo)準(zhǔn)生產(chǎn)，可按用戶要求粒度進行加工。通用粒度號為F4-F220，其化學(xué)成份視粒度大小而不同。

    突出的特點是晶體尺寸小耐沖擊，如果用自磨機加工破碎，顆粒多為球狀顆粒，表面干潔，易于結(jié)合劑結(jié)合。廣泛應(yīng)用于耐火材料，固結(jié)磨具，涂附磨具，精密鑄造，鑄造涂料，各種高端產(chǎn)品，工藝或者五金等產(chǎn)品表面美化處理也適用于耐火磚、澆注料、水口滑板等。


    產(chǎn)品粒度按國際標(biāo)準(zhǔn)以及各國標(biāo)準(zhǔn)生產(chǎn)，可按用戶要求粒度進行加工。通用粒度號為F4-F220，其化學(xué)成份視粒度大小而不同。突出的特點是晶體尺寸小耐沖擊，如果用自磨機加工破碎，顆粒多為球狀顆粒，表面干潔，易于結(jié)合劑結(jié)合。

    廣泛應(yīng)用于耐火材料，固結(jié)磨具，涂附磨具，精密鑄造，鑄造涂料，各種高端產(chǎn)品，工藝或者五金等產(chǎn)品表面美化處理也適用于耐火磚、澆注料、水口滑板等。

粒度	主要化學(xué)成分（%）
	Al2O3	Fe2O3	Na2O
段砂	≥99	≤0.08	≤0.30
細(xì)粉	≥98.5	≤0.25	≤0.40
粒度砂	≥99	≤0.1	≤0.30
微粉	≥98	≤0.1	0.23-0.35

    白剛玉以工業(yè)氧化鋁粉為原料，于電弧中經(jīng)2000度以上高溫熔煉后冷卻制成，經(jīng)粉碎整形，磁選去鐵，篩分成多種粒度，其質(zhì)地致密、硬度高，粒形成尖角狀，適用于制造陶瓷、樹脂固結(jié)磨具以及研磨、拋光、噴砂、精密鑄造（精鑄專用剛玉）等，還可用于制造****耐火材料，代號“WA”于國際通用標(biāo)準(zhǔn)、國家標(biāo)準(zhǔn)一致，多數(shù)供出口，也有一定量供應(yīng)國內(nèi)用戶。

    白剛玉磨料適用于各種高端產(chǎn)品，工藝或者五金等產(chǎn)品表面美化處理，噴砂后表面潔白無任何雜質(zhì)，免去清洗煩惱。細(xì)號白剛玉可用作拋光研磨之首。也可用做各種產(chǎn)品添加劑。可做固及涂附磨具，濕式或干或噴射砂，適合晶體，電子行業(yè)的超精研磨和拋光及制做****耐火材料等。適合加工淬火鋼，合金鋼，高速鋼，高碳鋼等硬度較硬，抗張強度較大的材料。還可用做觸媒體，絕緣體以及精密鑄造砂等。鐵質(zhì)工件去銹、除污、除氧化皮，增大鍍層、涂層附著力；鋁質(zhì)工件去氧化皮，表面強化、光飾作用；銅質(zhì)工件去氧化皮亞光效果、玻璃制品水晶磨砂、刻圖案塑膠制品亞光效果、牛仔布等特殊面料毛絨加工及效果圖案。

用途	規(guī)格		主要化學(xué)成分%			磁性物%
			Al2O3	Na2O	SiO2
磨料磨具	F	12#—80#	≥99.4	≤0.4	—	≤0.03
		90#—150#	≥99.3	≤0.4		≤0.03
		180#—240#	≥98.2	≤0.4	—	≤0.03
	W	1#-63#	≥99.3	≤0.4	≤0.03	≤0.05
耐火材料	段砂	0-1mm	≥99.3	≤0.4	≤0.06	≤0.05
		1-3mm
		3-5mm
		5-8mm
		8-12mm
	細(xì)粉	180#—0	≥99	≤0.4	≤0.1	≤0.03
		200#-0
		320#-0

    1、表面加工：金屬氧化層，碳化物黑皮，金屬或非金屬表面污銹清除，如重力壓鑄模，橡膠模之氧化物或離形劑之去除，陶瓷表面黑點，鈾色去除，彩繪重生。

    2、美化加工：各種黃金，K金飾品，貴金屬制品之消光或霧面處理，水晶，玻璃，波紋，壓克力等非金屬之霧面加工以及能使加工物表面成金屬光澤。

    3、蝕刻加工：玉石，水晶，瑪瑙，半寶石，印章，雅石，古董，大理石墓碑，陶瓷，木材，竹片等之蝕刻美工。

    4、前處理加工：鐵氟龍（TEFLON），PU，橡膠，塑料被覆，橡膠滾桶（ROLLER），電鍍，金屬噴焊，鍍鈦等之前處理，使表面附著力增加。

    5、毛邊加工：電木，塑料，鋅，鋁壓鑄品，電子零件，磁芯等之毛邊去除。

    6、應(yīng)力消除加工：航天，國防，精密工業(yè)之零件，除銹，除漆消光，整修等之應(yīng)力消除加工處理。

段砂		0-1mm 1-3mm 3-5mm 5-8mm
細(xì)粉		200#-0 320#-0
粒度砂		8# 12# 14# 16# 20# 24# 30# 36# 46# 54# 60# 70# 80# 90# 100# 120# 150# 180# 220# 240#
微粉	GB	W63 W50 W40 W28 W20 W14 W10 W7 W5 W3.5 W2.5 W1.5 W0.5
	日標(biāo)	#240 #280 #320 #360 #400# #500 #600 #700 #800 #1000 #1200 #1500 #2000 #2500 #3000 #4000 #6000 #8000  #1000
	歐標(biāo)	F230 F240 F280 F320 F360 F400 F500 F600 F800 F1000 F1200 F1500

    產(chǎn)品特點：

    1、不影響加工件的顏色;

    2、可在嚴(yán)禁鐵粉殘留的制程使用來噴砂;

    3、微粉級非常適合濕式噴砂和研光作業(yè);

    4、加工速度快品質(zhì)高;

    5、所含氧化鐵的量極低適合嚴(yán)禁鐵質(zhì)殘留之噴砂作業(yè);

    6、經(jīng)過酸洗步驟以除雜質(zhì)。

物理指標(biāo)
晶體形狀		三方晶系
堆積密度		1.90g/cm3
顆粒密度		3.90g/cm3
硬度	努譜硬度	2000 - 2200 Kg/mm2
	莫氏硬度	9.0
顏色		白色
熔點		2250 C
最高使用溫度		1900 C
比熱 (Cal/g. C)		0.26（20 - 90 C)
導(dǎo)熱系數(shù)		室溫 900 C
		(Cal/cm3. sec. C)
折光率		e=1.760 w=1.768(Na line)
電阻率		30 C 300 C 900 C 1600 C(cm)
		10、16、10、13、10、5、10、4
線膨脹系數(shù)		（7 - 9）*10^-6/K (0 - 1600 C)
化學(xué)性質(zhì)質(zhì)	兩性	與酸反應(yīng) 在王水中和氫氟酸中稍有腐蝕
		與堿反應(yīng) 僅與強堿熱溶液稍有反應(yīng)
氧化還原效果		否
化學(xué)成份
Al2O3	≥99.5%	Na2O	≤0.26%
Fe2O3	≤0.04%	Cao	≤0.02%
SiO2	≤0.02%	MgO	≤0.01%
